Метеорологический радар: как пилоты видят погоду

Полёт через грозовой фронт — один из самых опасных сценариев в авиации. Турбулентность, обледенение, град и сдвиг ветра могут возникнуть внезапно, и единственный способ избежать их — увидеть заранее. Именно для этого на борту каждого современного авиалайнера установлен метеорологический радар, который сканирует пространство впереди самолёта и показывает зоны осадков, интенсивность турбулентности и опасные метеоявления. Это критически важный инструмент безопасности, который позволяет экипажу принимать решения задолго до того, как самолёт войдёт в зону плохой погоды.

Как работает бортовой метеорадар

Метеорологический радар работает по принципу отражения радиоволн от капель воды и частиц льда в облаках. Антенна, установленная в носовом обтекателе самолёта, посылает импульсы на частоте X-диапазона (обычно около 9.4 ГГц) и принимает отражённый сигнал. Чем крупнее капли и чем плотнее облако, тем сильнее отражение. Система анализирует мощность возвращённого сигнала и переводит её в визуальную картинку на экране Navigation Display в кабине.

Радар сканирует пространство в секторе около 120 градусов по горизонтали и может наклоняться вверх или вниз для анализа облачности на разных высотах. Это позволяет пилотам оценивать не только то, что находится прямо по курсу, но и структуру облачности выше и ниже эшелона полёта. Дальность сканирования достигает 320 километров, хотя на практике наиболее информативны данные в радиусе 80–160 километров. Этого достаточно, чтобы заранее скорректировать маршрут.

Цветовая шкала и интерпретация данных

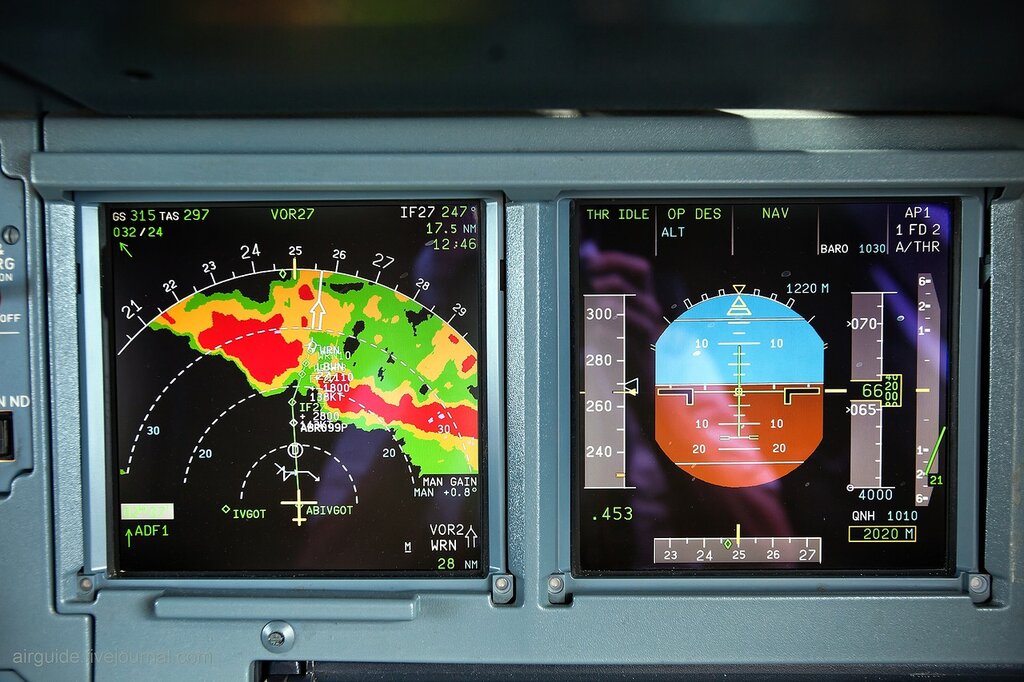

На экране Navigation Display метеорадар отображает зоны осадков в виде цветных областей. Градация от зелёного к красному показывает интенсивность отражённого сигнала, которая напрямую связана с плотностью осадков и потенциальной турбулентностью.

• Зелёный цвет означает слабые осадки. Обычно это лёгкий дождь или снег, которые не представляют угрозы.
• Жёлтый указывает на умеренные осадки, где возможна слабая турбулентность.
• Красный означает сильные ливни с высокой вероятностью турбулентности, а пурпурный или малиновый сигнализирует об экстремальных условиях: град, сильнейшая турбулентность, возможные микропорывы. Пилоты обходят красные и пурпурные зоны стороной, минимум на 20 морских миль, а при возможности и дальше.

Важно понимать, что радар показывает осадки, а не турбулентность напрямую. Сильная турбулентность часто, но не всегда, связана с интенсивными осадками. Турбулентность ясного неба, например, радаром не видна, потому что в воздухе нет капель для отражения сигнала. Для обнаружения таких зон современные системы используют дополнительные режимы и данные от других бортов.

Режимы работы и функции

Современные метеорадары имеют несколько режимов, адаптированных под разные фазы полёта и метеоусловия. В режиме Weather Radar система работает в стандартном режиме сканирования осадков. Режим Turbulence Detection использует доплеровский эффект для анализа движения воздушных масс внутри облака. Это помогает выявить зоны сильной турбулентности даже там, где осадков мало. Режим Ground Mapping позволяет использовать радар для отображения рельефа местности, что полезно при заходе на посадку в сложных условиях или при полётах в горной местности.

Функция Tilt Control позволяет пилотам вручную изменять угол наклона антенны вверх или вниз. Это критически важно: если антенна наклонена слишком высоко, радар может «просмотреть» опасную ячейку на уровне полёта, показывая лишь верхушку облака. Если слишком низко, отражение от земли исказит картину. Пилоты постоянно корректируют угол наклона, особенно при изменении высоты или приближении к грозовому фронту.

Некоторые современные системы, например на Boeing 787 или Airbus A350, интегрируют данные метеорадара с информацией от других источников: спутниковой метеосводки, данных ADS-B от соседних бортов, наземных метеостанций. Это даёт более полную картину и повышает точность прогноза.

Ограничения и особенности применения

Метеорологический радар является мощным инструментом, но у него есть ограничения. Главным из них является затенение. Если впереди находится мощная грозовая ячейка, она может полностью поглотить радиосигнал, и всё, что находится за ней, останется невидимым. Пилоты знают об этом эффекте и учитывают его при анализе: если видна плотная красная зона, за ней может скрываться ещё одна, которую радар не показывает.

Второе ограничение связано с углом обзора. Радар сканирует только то, что находится в секторе впереди самолёта. Быстро меняющиеся метеоусловия сбоку или сзади остаются вне зоны наблюдения до тех пор, пока самолёт не развернётся. Именно поэтому пилоты регулярно запрашивают у диспетчеров информацию о погоде вокруг и координируют действия с другими экипажами в зоне.

Третье ограничение касается интерпретации данных, которая требует опыта. Картинка на экране не фотография погоды, а визуализация отражённых сигналов. Один и тот же красный цвет может означать разные вещи в зависимости от высоты, температуры, фазы полёта. Пилоты обучаются читать радар не один месяц, и даже опытные командиры регулярно сверяются с метеосводками и консультируются с диспетчерами.

Практическое применение в полёте

На крейсерском эшелоне пилоты используют радар для планирования маршрута на несколько минут вперёд. Если впереди видна линия гроз, экипаж запрашивает у диспетчера разрешение на изменение курса, чтобы обойти опасную зону. Обычно обход выполняется с запасом в минимум 20 морских миль от красной зоны, а если есть возможность, то и больше. В плотном воздушном пространстве, где одновременно находится множество бортов, координация с диспетчерами становится критически важной.

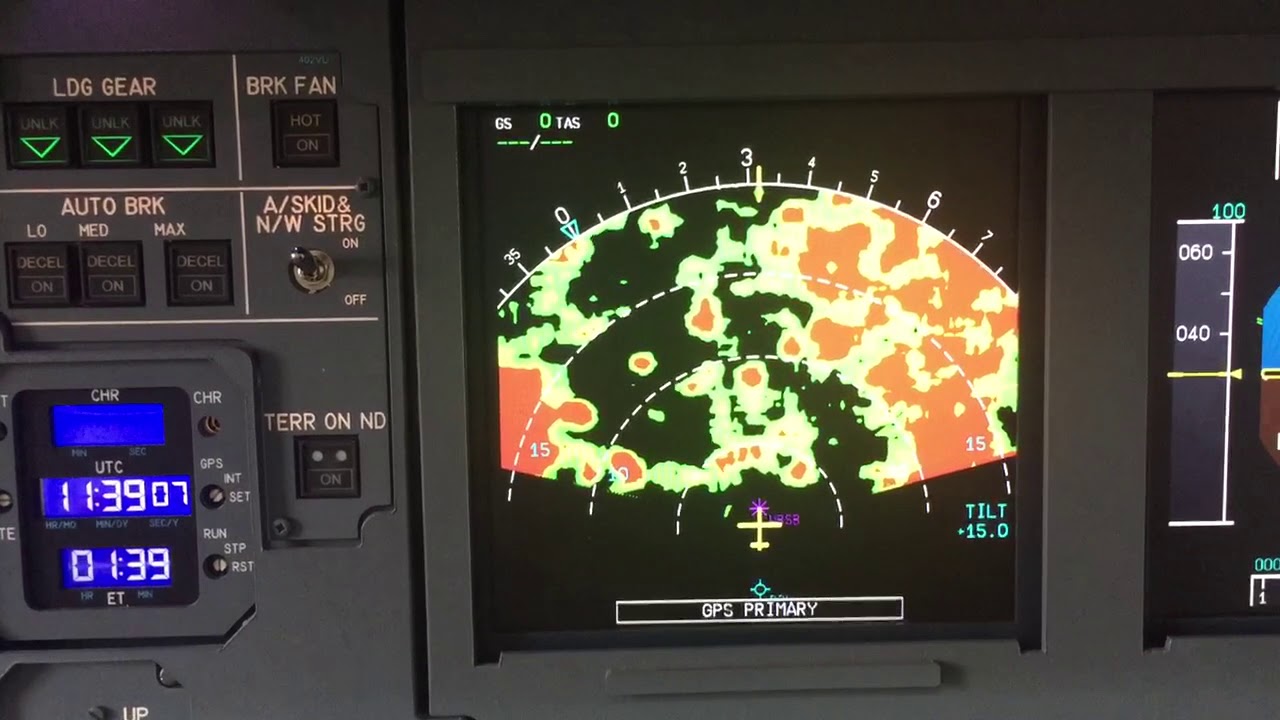

При заходе на посадку метеорадар помогает оценить, безопасно ли продолжать снижение. Если грозовой фронт находится вблизи аэропорта, экипаж может принять решение о выходе в зону ожидания до улучшения условий или об уходе на запасной аэродром. В режиме Ground Mapping радар также используется для проверки рельефа и препятствий при заходе в условиях ограниченной видимости, хотя основной инструмент здесь EGPWS.

Во время взлёта и набора высоты, когда самолёт быстро меняет эшелон, пилоты активно корректируют угол наклона антенны, чтобы отслеживать изменения в структуре облачности. Это особенно важно в тропических широтах, где конвективные облака развиваются стремительно и могут за считанные минуты превратиться в опасные грозовые ячейки.

Значение для безопасности

Метеорологический радар входит в число тех систем, без которых современная коммерческая авиация немыслима. Он не предотвращает плохую погоду, но даёт экипажу время на принятие решений: изменить курс, набрать или снизить высоту, уйти на запасной аэродром. В сочетании с данными от диспетчеров, спутниковой метеоинформацией и системами обнаружения турбулентности радар формирует полную картину метеообстановки и позволяет избегать зон, где безопасность полёта оказалась бы под угрозой.

Каждый полёт через зону нестабильной погоды является проверкой не только технических систем, но и профессионализма экипажа. Метеорадар показывает данные, но решение всегда принимает человек, основываясь на опыте, знании систем и здравом смысле. Именно эта связка технологий и экипажа обеспечивает ту безопасность, которую пассажиры воспринимают как должное.
