Bleed Air: как горячий воздух от двигателей обогревает, охлаждает и защищает самолёт

Реактивный двигатель — это не только тяга. Сжатый воздух, который проходит через компрессор, используется для десятка задач по всему самолёту: от поддержания давления в кабине до защиты крыла от обледенения и запуска других двигателей. Этот воздух называется отбираемым воздухом (bleed air), а система его распределения — одна из ключевых бортовых систем, о которой пассажиры обычно не знают.

Идея проста: зачем ставить отдельные компрессоры, насосы и нагреватели для каждой задачи, если двигатель и так создаёт горячий воздух под высоким давлением? Инженеры научились отбирать часть этого воздуха и направлять его туда, где он нужен. Один источник энергии — множество применений.

Откуда берётся воздух

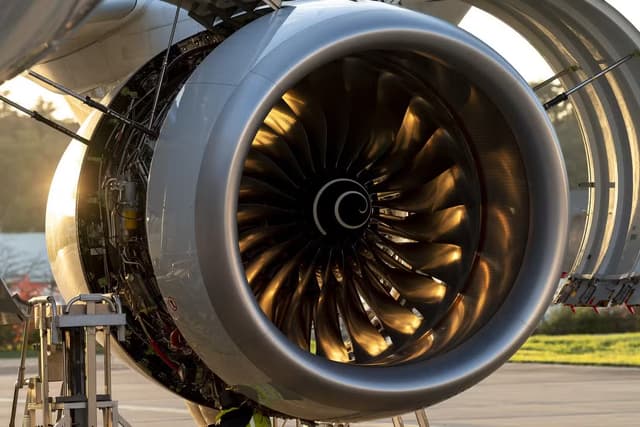

Турбовентиляторный двигатель работает за счёт сжатия воздуха. Вентилятор засасывает воздух, компрессор сжимает его в несколько раз, затем в камере сгорания добавляется топливо и происходит воспламенение. Горячие газы вращают турбину и выбрасываются назад, создавая тягу.

Bleed air отбирается из компрессора — до камеры сгорания, то есть воздух ещё не смешан с топливом и не содержит продуктов горения. Это чистый атмосферный воздух, только сильно сжатый и нагретый от сжатия. Температура на выходе из компрессора достигает 200–250 градусов Цельсия, давление — около 275 кПа (40 psi).

Конкретная ступень компрессора, с которой отбирается воздух, зависит от типа двигателя и текущего режима работы. На Boeing 737 воздух берётся с 5-й и 9-й ступеней компрессора. При высокой мощности двигателя используется воздух с более ранней ступени (давление и так высокое), при низкой мощности — с более поздней, где давление выше.

Автоматика переключает источники в зависимости от потребностей: на взлёте, в крейсерском полёте и на снижении параметры bleed air различаются, и система адаптируется к текущему режиму.

Для чего используется bleed air

Горячий сжатый воздух от двигателей решает сразу несколько задач. Главные из них — наддув кабины, кондиционирование, противообледенительная защита и запуск двигателей.

• Наддув и кондиционирование кабины. На крейсерской высоте атмосферное давление слишком низкое для дыхания. Система наддува закачивает bleed air в герметичный фюзеляж, создавая давление, достаточное для нормального дыхания. Но воздух температурой 250 градусов нельзя подавать в салон напрямую — его сначала охлаждают в системе кондиционирования (air conditioning packs). Охлаждённый воздух смешивается с рециркулируемым воздухом из кабины и подаётся через вентиляционные отверстия над головами пассажиров.
• Противообледенительная защита. Горячий воздух направляется к передним кромкам крыла, стабилизатора и воздухозаборников двигателей — местам, где в первую очередь образуется лёд. Воздух проходит по каналам внутри конструкции, нагревает поверхность и не даёт льду намерзать. Это называется тепловой противообледенительной защитой (hot-wing anti-ice). Для этой задачи воздух не охлаждают — его высокая температура как раз нужна.
• Запуск двигателей. Чтобы запустить турбовентиляторный двигатель, нужно раскрутить его компрессор до определённых оборотов. Для этого используется пневматический стартер — турбина, которую вращает сжатый воздух. Источником служит либо вспомогательная силовая установка (APU) в хвосте самолёта, либо уже работающий двигатель (cross-bleed start), либо наземный источник сжатого воздуха.
• Наддув гидравлических и водяных резервуаров. Bleed air используется для создания давления в резервуарах гидравлической системы — это предотвращает кавитацию насосов. Аналогично наддувается бак с питьевой водой, чтобы вода поступала в туалеты и на кухню без электрического насоса.

Как охлаждается воздух

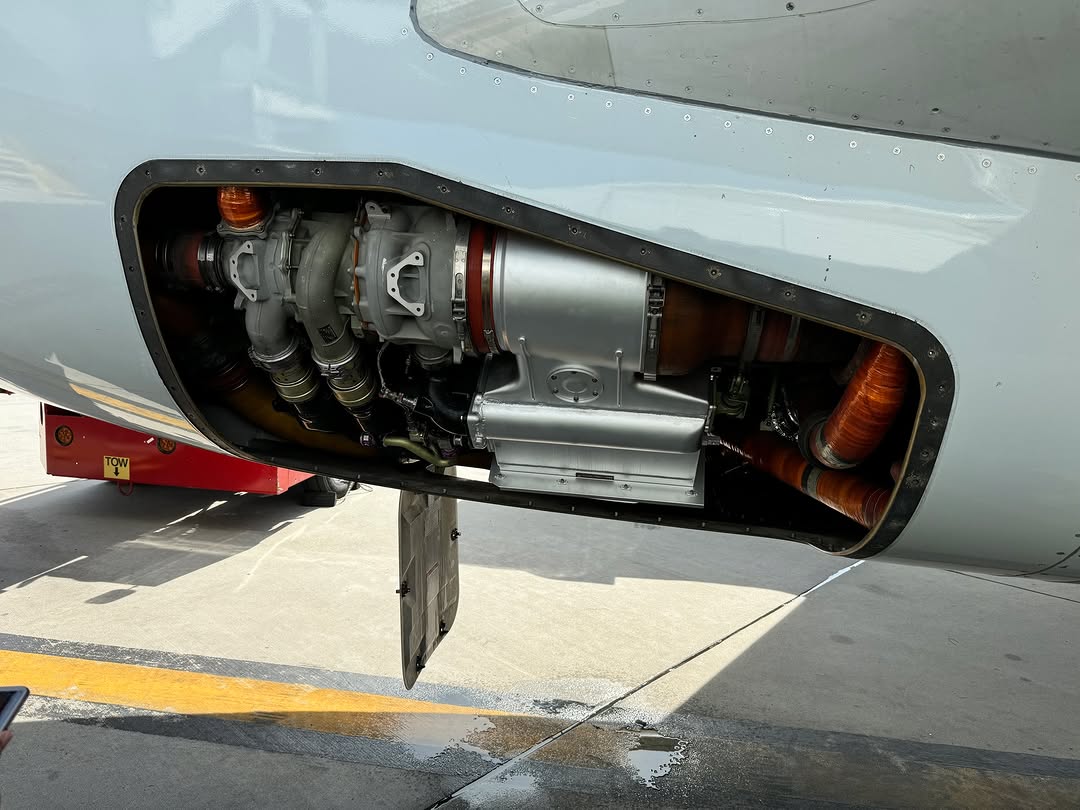

Воздух температурой 250 градусов непригоден для дыхания — его нужно охладить до комфортных 20–25 градусов. Этим занимается PACK (Pneumatic Air Conditioning Kit) — блок системы кондиционирования воздуха, установленный под полом пассажирского салона. На большинстве самолётов два pack, на Boeing 747 — три.​​​​​​​​​​​​​​​​

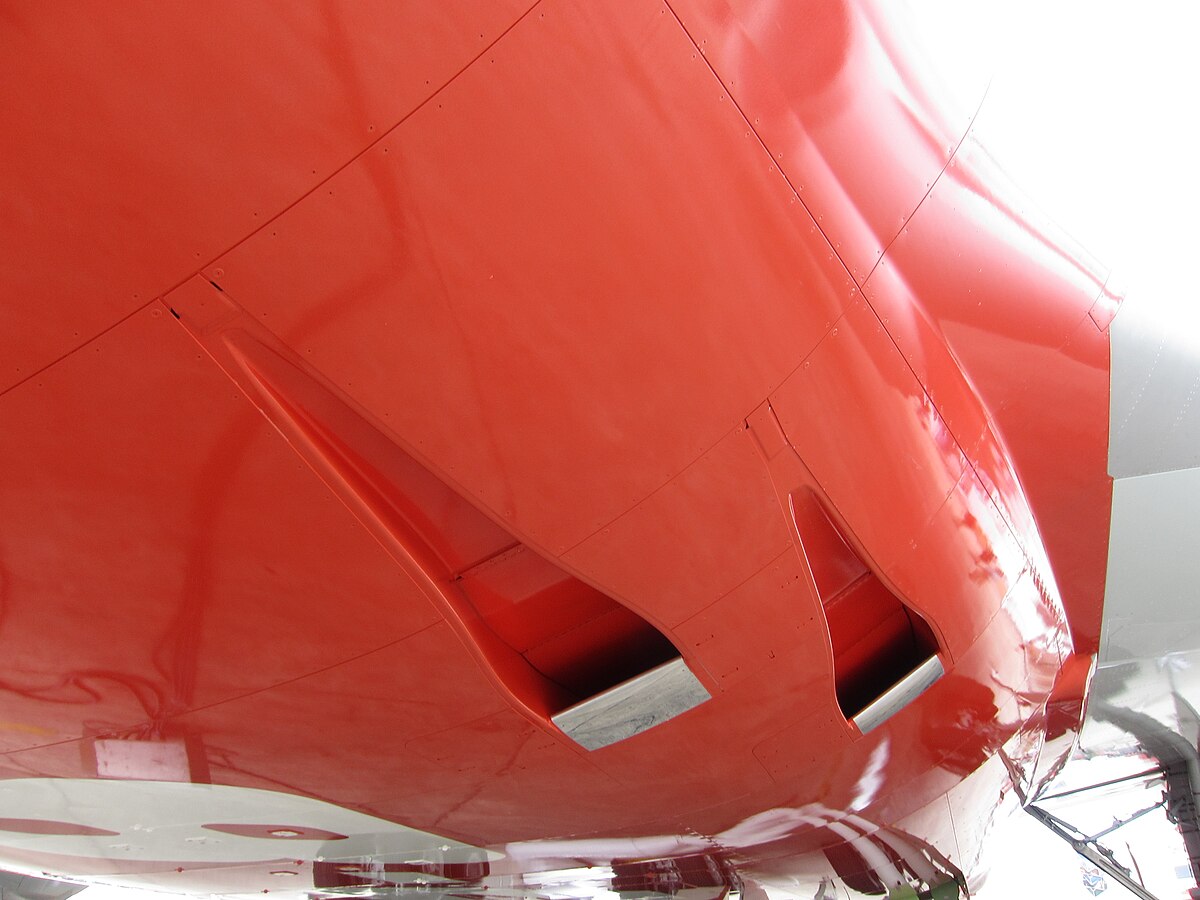

Главный элемент внутри PACK — air cycle machine (ACM). Горячий bleed air сначала проходит через теплообменник, который обдувается ram air — холодным забортным воздухом, поступающим через воздухозаборники в нижней части фюзеляжа. На крейсерской высоте это минус 50–60 градусов, так что воздух быстро отдаёт тепло.​​​​​​​​​​​​​​​​ Затем поступает в турбину ACM и раскручивает её — на вращение уходит энергия, воздух резко охлаждается. Перед подачей в салон из воздуха удаляется влага, чтобы в кабине не образовывался туман.​​​​​​​​​​​​​​​​

Температуру в салоне регулируют, смешивая холодный воздух из pack с горячим bleed air. На большинстве современных самолётов температура настраивается отдельно для кабины экипажа и разных зон салона.

Воздух в салоне постоянно обновляется. Свежий воздух от двигателей смешивается с рециркулируемым воздухом из кабины — обычно 50/50. Рециркулируемый воздух проходит через HEPA-фильтры, которые задерживают 99,97% частиц. Полная смена воздуха в салоне происходит каждые 2–3 минуты.

Проблема качества воздуха

Bleed air отбирается до камеры сгорания, но это не гарантирует его абсолютную чистоту. Двигатель — сложный механизм с подшипниками, уплотнениями и маслом. В редких случаях пары масла или гидравлической жидкости могут попасть в систему отбора воздуха и далее — в салон.

Такие случаи называются fume events. По статистике, они происходят примерно на одном из 5000 рейсов. Пассажиры и экипаж могут почувствовать характерный запах — часто его описывают как запах грязных носков или жжёной резины. В большинстве случаев концентрация загрязнений низкая и не представляет опасности, но отдельные инциденты вызывают головную боль, тошноту и раздражение дыхательных путей.

Существует термин «аэротоксический синдром» — предполагаемое хроническое заболевание от длительного воздействия загрязнённого воздуха в кабине. Однако медицинское сообщество не признаёт его как самостоятельный диагноз: исследования не подтвердили причинно-следственную связь между fume events и долгосрочными последствиями для здоровья.

Для защиты от загрязнений современные самолёты оснащаются каталитическими конвертерами, которые нейтрализуют углеводороды и озон в bleed air до того, как воздух попадёт в салон.

Boeing 787: самолёт без bleed air

Boeing 787 Dreamliner стал первым коммерческим самолётом, полностью отказавшимся от традиционной системы bleed air. Вместо отбора воздуха от двигателей на 787 используются электрические компрессоры — как на поршневых лайнерах 1940-х годов, только современные и эффективные.

Причины перехода на электрическую архитектуру:

• Эффективность. Отбор воздуха от двигателя снижает его тягу и увеличивает расход топлива. Электрические компрессоры потребляют энергию от генераторов, но суммарные потери меньше, чем при традиционной схеме.
• Надёжность. Система bleed air включает километры трубопроводов, десятки клапанов и регуляторов, работающих при высоких температурах и давлениях. Электрическая система проще, в ней меньше компонентов, подверженных износу.
• Качество воздуха. Электрические компрессоры забирают воздух снаружи, а не от двигателя, — исключается риск попадания паров масла в салон. Boeing прямо указывает это как преимущество в технической документации.

Противообледенительная защита на 787 тоже электрическая — нагревательные элементы в передней кромке крыла вместо горячего воздуха. Эта технология раньше применялась только на лёгких самолётах, но композитное крыло Dreamliner позволило масштабировать её на широкофюзеляжный лайнер.

Airbus A350 сохраняет традиционную систему bleed air, но использует её более эффективно благодаря современным материалам и электронике. Полный отказ от bleed air — пока особенность только Boeing 787.

Резервирование и безопасность

Система bleed air критична для полёта: без неё невозможно поддерживать давление в кабине и защищать самолёт от обледенения. Поэтому она спроектирована с многократным резервированием.

На двухдвигательном самолёте воздух отбирается от обоих двигателей независимо. Если один двигатель отказывает, второй обеспечивает достаточный объём bleed air для всех систем. APU служит дополнительным резервом — она может снабжать воздухом и кабину, и противообледенительную систему.

Трубопроводы bleed air проходят через зоны с высокой температурой, и их разгерметизация может вызвать пожар или повреждение конструкции. Для обнаружения утечек используются датчики перегрева вдоль всех магистралей. При обнаружении утечки автоматика закрывает отсечные клапаны, изолируя повреждённый участок.

Пилоты могут вручную управлять системой bleed air — отключать отбор от одного двигателя, переключать источники, регулировать параметры. На дисплеях ECAM или EICAS отображается состояние системы: температура, давление, положение клапанов, предупреждения о неисправностях.

Что происходит на земле

До запуска двигателей самолёт получает сжатый воздух от APU или от наземного источника. В аэропортах с развитой инфраструктурой к самолёту подключают жёлтый шланг — это pre-conditioned air (PCA), кондиционированный воздух от наземной установки. Он дешевле и экологичнее, чем работа APU.

Для запуска двигателей всё равно нужен сжатый воздух — наземная установка или APU подаёт его на пневматический стартер. После запуска первого двигателя второй можно запустить через cross-bleed: воздух от работающего двигателя направляется на стартер неработающего.

При выруливании на исполнительный старт двигатели уже работают, но на малом газу. Bleed air при этом отбирается, и система кондиционирования функционирует. Пассажиры могут заметить, что в салоне становится теплее или прохладнее в зависимости от внешних условий и настроек экипажа.
