ECS — система контроля окружающей среды: как работает кондиционирование, наддув и вентиляция

На крейсерской высоте 11 000 метров за бортом самолёта минус 55 градусов, давление — четверть от земного, кислорода в разреженном воздухе недостаточно для дыхания. Человек без защиты теряет сознание за 15 секунд. При этом внутри салона — плюс 22, нормальное давление, свежий воздух из вентиляционных решёток над головой. Всё это обеспечивает одна система, которая работает непрерывно от запуска двигателей до выключения: Environmental Control System (ECS), система контроля окружающей среды, или по-русски — система кондиционирования и наддува кабины.

ECS объединяет несколько подсистем: источник воздуха, охлаждение, наддув кабины, регулирование температуры и вентиляцию. Каждая решает свою задачу, но работают они как единый контур, и отказ в одном звене меняет поведение всех остальных. Эта статья описывает архитектуру ECS целиком: откуда воздух попадает на борт, через какие этапы проходит и как система управляется в полёте.

Откуда берётся воздух

Всё начинается с источника сжатого воздуха. На большинстве современных самолётов это отбираемый воздух (bleed air) — часть воздушного потока, которую забирают из компрессора двигателя до камеры сгорания. Воздух чистый (не смешан с топливом), но очень горячий, около 200–250 градусов Цельсия, и находится под высоким давлением.

Bleed air отбирается от обоих двигателей независимо. Если один двигатель отказывает, второй обеспечивает воздухом все системы. На земле, когда двигатели ещё не запущены, воздух подаёт APU — вспомогательная силовая установка в хвосте. В аэропортах с развитой инфраструктурой используется наземный источник: pre-conditioned air (PCA), уже охлаждённый воздух, который подаётся через шланг напрямую в систему кондиционирования, минуя бортовое оборудование.

Boeing 787 Dreamliner стал единственным серийным лайнером, полностью отказавшимся от bleed air. Вместо отбора от двигателей на нём установлены электрические компрессоры, которые забирают воздух снаружи и сжимают его электромотором. Двигатели не теряют часть энергии на отбор, а риск попадания паров масла в салон исключён. Дальнейший путь воздуха (охлаждение, наддув, вентиляция) аналогичен классической схеме.

Охлаждение: PACK и воздушный цикл

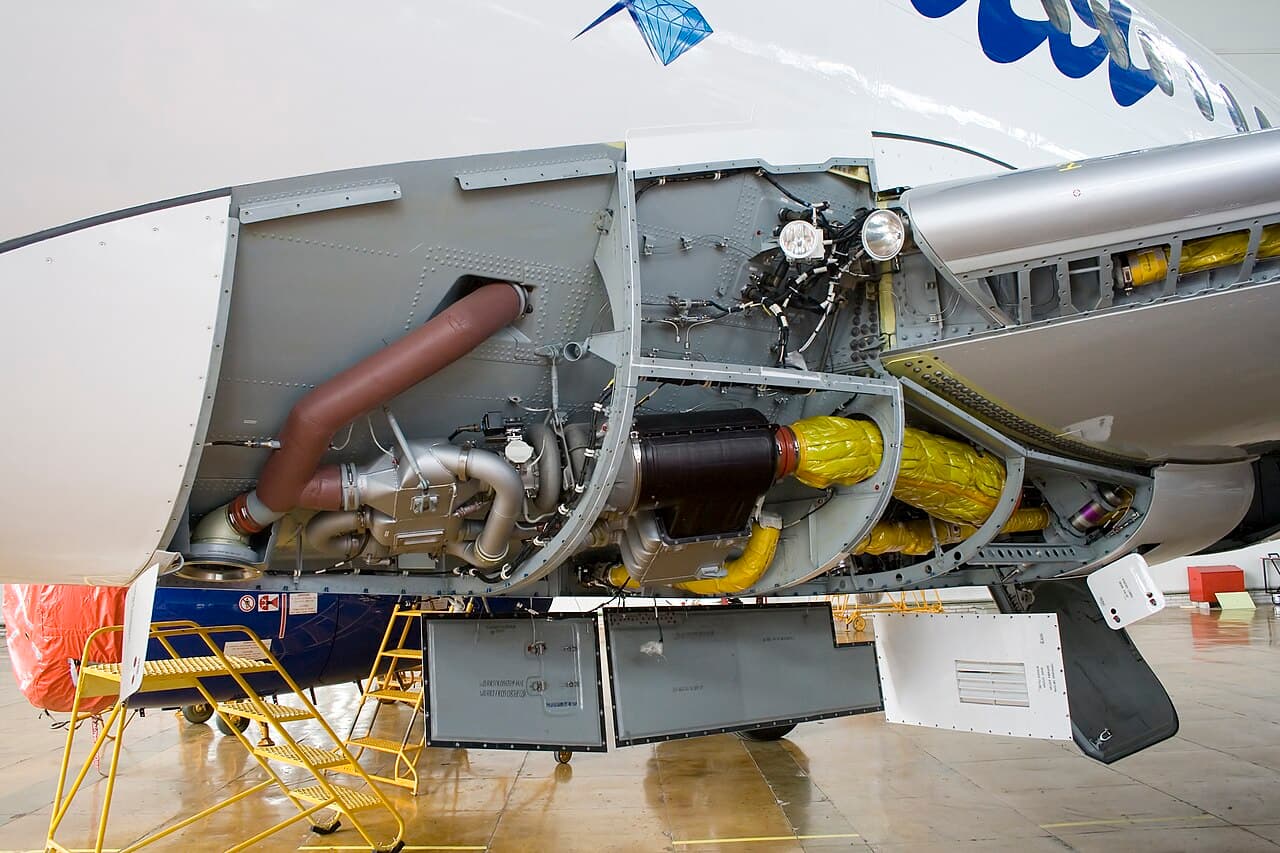

Воздух температурой 250 градусов невозможно подать в салон напрямую. Его нужно охладить до 2–5 градусов, удалить влагу и довести до параметров, пригодных для дыхания. Этим занимается PACK (Pneumatic Air Conditioning Kit) — блок пневматического кондиционирования, установленный под полом пассажирского салона.

На двухдвигательных самолётах обычно два PACK, и каждый питается от «своего» двигателя, хотя при необходимости воздух можно перенаправить через перекрёстный клапан (crossbleed valve). Внутри каждого блока находится турбохолодильная установка (air cycle machine, ACM), которая охлаждает воздух без фреона и хладагента. Принцип: горячий воздух проходит через теплообменники, где отдаёт тепло холодному забортному потоку (ram air), затем расширяется в турбине, тратит энергию на вращение и резко остывает. На выходе получается воздух температурой около 2–5 градусов.

Эффективность охлаждения напрямую зависит от температуры за бортом. На крейсерской высоте за бортом минус 50–60 градусов, перепад огромный, теплообмен работает отлично. На земле в жарком аэропорту может быть +40, и тот же теплообменник отдаёт тепло в разы медленнее. Ситуацию усугубляет отсутствие набегающего потока: на стоянке ram air прокачивается только вентилятором ACM, а не скоростным напором. Именно поэтому в салоне бывает душно до начала руления. После разгона на взлётной полосе оба PACK выходят на полную мощность.

После турбины воздух проходит через водоотделитель, который извлекает конденсат из охлаждённого потока. Без этого этапа в кабине образовывался бы туман. Отделённая влага сбрасывается за борт или используется для повышения эффективности теплообмена: на некоторых типах она впрыскивается в поток ram air перед теплообменником, дополнительно охлаждая его.

Наддув: давление, пригодное для жизни

PACK отвечает за температуру воздуха, но не за давление в кабине. За давление отвечает отдельная подсистема, которая работает параллельно с кондиционированием и использует тот же поток воздуха. Принцип простой: фюзеляж — герметичная оболочка, и воздух, который непрерывно поступает внутрь через PACK, накапливается и создаёт давление. Чем больше воздуха внутри, тем выше давление. Система наддува управляет тем, сколько воздуха выпускается наружу, и за счёт этого удерживает давление на уровне, при котором человек может дышать без кислородной маски.

Ключевой элемент — выпускной клапан (outflow valve) в хвостовой части фюзеляжа. Воздух непрерывно поступает в салон из PACK, а клапан регулирует, сколько уходит за борт. Прикрывается — давление растёт. Приоткрывается — давление падает. Отдельного насоса для наддува нет: давление в кабине создаётся тем же потоком воздуха, который подаёт PACK, а выпускной клапан просто регулирует, сколько воздуха остаётся внутри фюзеляжа. Контроллер системы наддува управляет клапаном автоматически: пилоты вводят только высоту аэропорта назначения, всё остальное система рассчитывает сама. На крейсерской высоте 11 000 метров давление в кабине соответствует примерно 2000–2400 метрам над уровнем моря.

Давление не поддерживается на уровне моря, потому что это потребовало бы слишком прочного и тяжёлого фюзеляжа. Каждый взлёт и посадка — это цикл: фюзеляж надувается и сдувается, как воздушный шар. Чем больше перепад давлений, тем сильнее нагрузки на обшивку и тем быстрее накапливается усталость металла. Компромисс между комфортом и весом конструкции: эквивалент 1800–2400 метров. На Boeing 787 и Airbus A350 с композитным фюзеляжем давление выше (эквивалент 1800 метров), потому что углепластик прочнее алюминия при тех же нагрузках и не подвержен коррозии. Пассажиры на этих самолётах отмечают меньшую усталость на длинных перелётах, и разница в 600 метров эквивалентной высоты действительно ощутима.

Температура и вентиляция

Холодный воздух из обоих PACK поступает в смесительную камеру под полом салона, где смешивается с рециркулируемым воздухом из кабины, обычно в пропорции 50/50. Рециркуляция — не экономия, а инженерное решение: без неё пришлось бы отбирать вдвое больше воздуха от двигателей, что увеличило бы расход топлива. Рециркулируемый воздух проходит через HEPA-фильтры, задерживающие 99,97% частиц.

После смешивания воздух направляется в зональные каналы. Салон разделён на несколько зон: как минимум кабина экипажа, передний и задний салон. Каждая зона имеет свой клапан trim air, который подмешивает небольшую порцию горячего bleed air к холодному потоку, доводя температуру до заданного значения. PACK настроены на самую низкую запрошенную температуру, а зональная подстройка всегда идёт в сторону нагрева.

Воздух подаётся в салон через отверстия в верхней части, над головами пассажиров. Отработанный воздух опускается вниз и уходит через решётки на уровне пола. Такая схема «сверху вниз» минимизирует горизонтальное перемешивание: каждый ряд кресел получает свою порцию воздуха, а не дышит тем, что пришло из другого конца салона. Часть отработанного воздуха уходит на рециркуляцию, часть — за борт через выпускной клапан. Полная замена воздуха в салоне происходит каждые 2–3 минуты. Воздух из туалетов и кухни не рециркулируется: он забирается вытяжным вентилятором и сбрасывается наружу.

Побочный эффект ECS — сухость. Воздух на крейсерской высоте практически не содержит влаги, и после охлаждения в PACK водоотделитель убирает то немногое, что осталось. Относительная влажность в салоне составляет 10–20%, что втрое ниже комфортной нормы. На алюминиевых самолётах повышать влажность нельзя: конденсат вызывает коррозию обшивки. На Boeing 787 и Airbus A350 с композитным фюзеляжем этой проблемы нет, и влажность в кабине поддерживается на уровне 20–25%.

Как система управляется

ECS работает полностью автоматически. Пилоты задают температуру для каждой зоны и высоту аэропорта назначения. Всё остальное рассчитывается контроллерами без участия экипажа: расход воздуха, степень открытия клапанов, режим работы PACK, график изменения давления.

На Airbus A320 кондиционированием управляет ACSC (Air Conditioning System Controller), наддувом — CPC (Cabin Pressure Controller). Эти блоки непрерывно обмениваются данными: ACSC регулирует температуру и расход воздуха через PACK, CPC управляет выпускным клапаном, формируя график изменения давления. Оба дублированы, и при отказе одного второй берёт управление. На дисплеях ECAM экипаж видит параметры системы в реальном времени: температуру в каждой зоне, давление в кабине, скорость его изменения, состояние PACK и положение клапанов.

Координация между подсистемами происходит автоматически. При наборе высоты CPC плавно снижает давление в кабине со скоростью примерно 150–300 метров эквивалентной высоты в минуту, чтобы пассажиры не чувствовали дискомфорта. Одновременно ACSC корректирует работу PACK: на больших высотах bleed air поступает с других ступеней компрессора, меняются давление и температура на входе, и контроллер адаптирует режим охлаждения. При снижении процесс идёт в обратном порядке: давление плавно растёт, и к моменту посадки в кабине устанавливается давление, соответствующее высоте аэропорта.

При отказе одного PACK второй обеспечивает кондиционирование всего самолёта, но с ограничениями: максимальная высота полёта может быть снижена, зональное регулирование температуры становится менее точным. Потеря обоих PACK — ситуация крайне редкая. В этом случае экипаж открывает аварийный воздухозаборник ram air, который подаёт забортный воздух напрямую в смесительную камеру без охлаждения. Самолёт снижается на высоту, где забортный воздух пригоден для дыхания. Система наддува при этом теряет источник сжатого воздуха, и контроль давления переходит в ручной режим.

Весь путь воздуха: от двигателя до пассажира

Если проследить путь одной порции воздуха от начала до конца, получится цепочка из семи этапов. Компрессор двигателя засасывает и сжимает атмосферный воздух. Часть этого воздуха отбирается через клапан bleed air: горячий, под давлением, температурой около 200–250 градусов. По трубопроводам он поступает в PACK, где проходит через теплообменники и турбину ACM, охлаждаясь до 2–5 градусов. Водоотделитель извлекает конденсат. Холодный сухой воздух попадает в смесительную камеру, где смешивается с рециркулируемым воздухом из салона. Клапаны trim air доводят температуру до нужной для каждой зоны. Воздух подаётся в салон через решётки над головами пассажиров, опускается вниз, частично уходит на рециркуляцию через HEPA-фильтры, частично — за борт через выпускной клапан, который одновременно регулирует давление в кабине.

Все звенья этой цепочки связаны обратными связями. Выпускной клапан регулирует давление, но он же определяет, сколько свежего воздуха нужно закачивать, а значит, влияет на расход bleed air и нагрузку на двигатели. Температура за бортом определяет эффективность PACK, а значит, и расход ram air, который создаёт аэродинамическое сопротивление и увеличивает расход топлива. Число пассажиров влияет на тепловыделение в салоне, что меняет работу trim air. ECS — не набор независимых блоков, а замкнутый контур с десятками переменных, который контроллеры балансируют в реальном времени.

Этот цикл повторяется непрерывно в течение всего полёта. Две-три минуты — и весь воздух в салоне заменён свежим. Система работает автоматически, адаптируясь к высоте, температуре за бортом, числу пассажиров и режиму работы двигателей. Пассажир замечает её работу только по закладыванию ушей при наборе высоты и по тому, что на высоте 11 километров можно спокойно дышать, читать книгу и пить кофе.
