Система противообледенения: крыло, двигатель, питот-статическая система

Пассажирский лайнер на крейсерской высоте 10-12 километров летит через облака при температуре −30…−50 °C. Капли воды в облаках переохлаждены — они остаются жидкими даже при минусовой температуре, но при ударе о холодную поверхность мгновенно замерзают. Тонкий слой льда на передней кромке крыла меняет его профиль: подъёмная сила падает, сопротивление растёт, и самолёт может потерять управляемость. Чтобы этого не произошло, система противообледенения (anti-icing system) заранее нагревает поверхности, на которых лёд мог бы образоваться — переднюю кромку крыла, воздухозаборники двигателей и датчики скорости.

Принцип простой: горячее не замерзает. Капли ударяются о тёплую поверхность и стекают вниз, не успевая превратиться в лёд. Без этой защиты полёт в облачности при минусовой температуре был бы невозможен — именно поэтому система установлена на всех пассажирских самолётах без исключения.

Почему лёд опасен

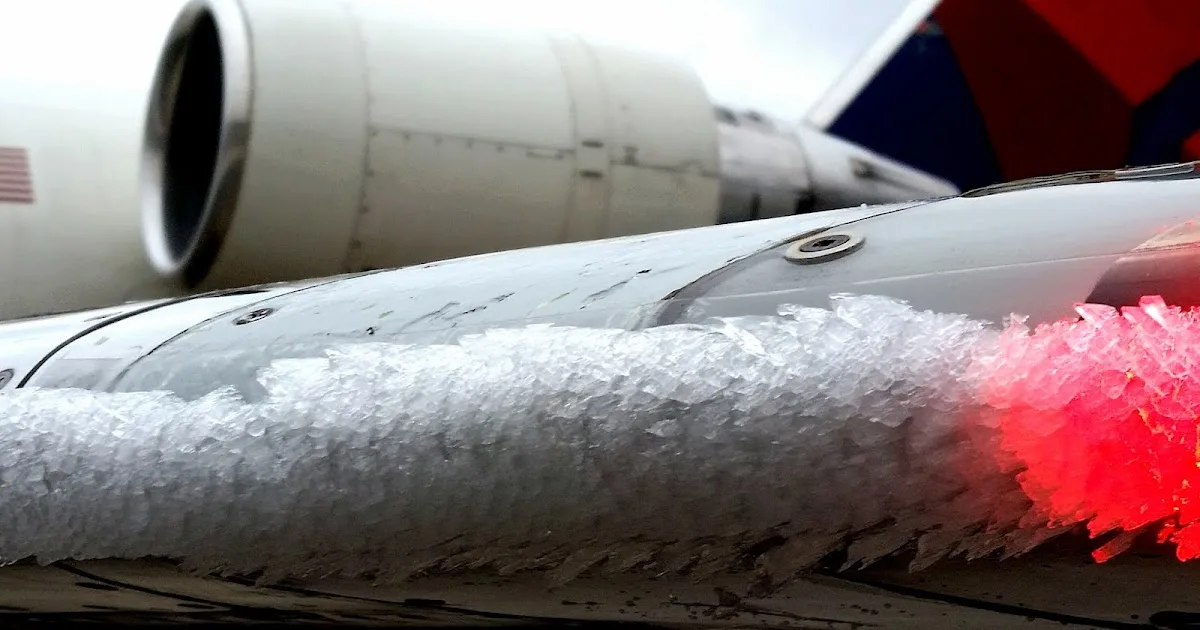

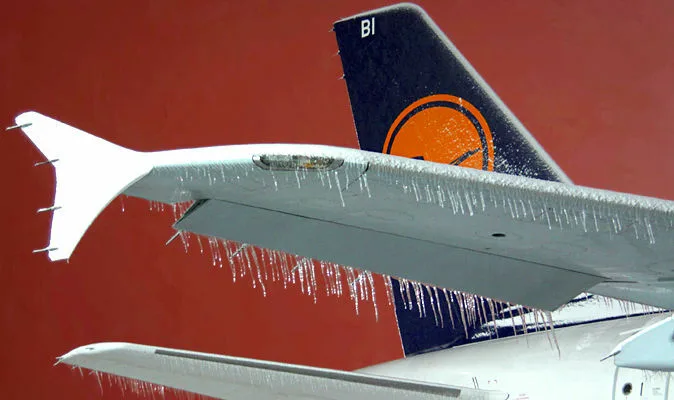

Лёд на крыле — не просто дополнительный вес. Он меняет форму профиля, из-за чего крыло теряет до 30% подъёмной силы и начинает сваливаться на меньших углах атаки. При интенсивном обледенении слой в 1-2 мм накапливается за 5-10 минут, и этого достаточно, чтобы характеристики крыла изменились до опасных значений.

Лёд на входе в двигатель нарушает равномерность воздушного потока и может вызвать помпаж — срыв работы компрессора, который сопровождается громким хлопком и резкой потерей тяги. Ещё опаснее, когда кусок льда отрывается и попадает в компрессор, повреждая лопатки. Лёд на датчике скорости — трубке Пито — блокирует отверстие, через которое поступает воздух, и приборы начинают показывать ложные значения. Пилоты в этом случае не знают реальную скорость, а на основе этих данных работают автопилот, автотяга и системы предупреждения — именно ложные показания скорости стали причиной нескольких катастроф в истории авиации.

Три зоны требуют защиты в первую очередь:

• Передняя кромка крыла и предкрылков — здесь поток воздуха ударяет первым, и лёд нарастает быстрее всего
• Воздухозаборники двигателей — лёд нарушает поток воздуха и может оторваться внутрь компрессора
• Датчики скорости, высоты и угла атаки — от их корректной работы зависит автопилот и автотяга

Как работает обогрев крыла

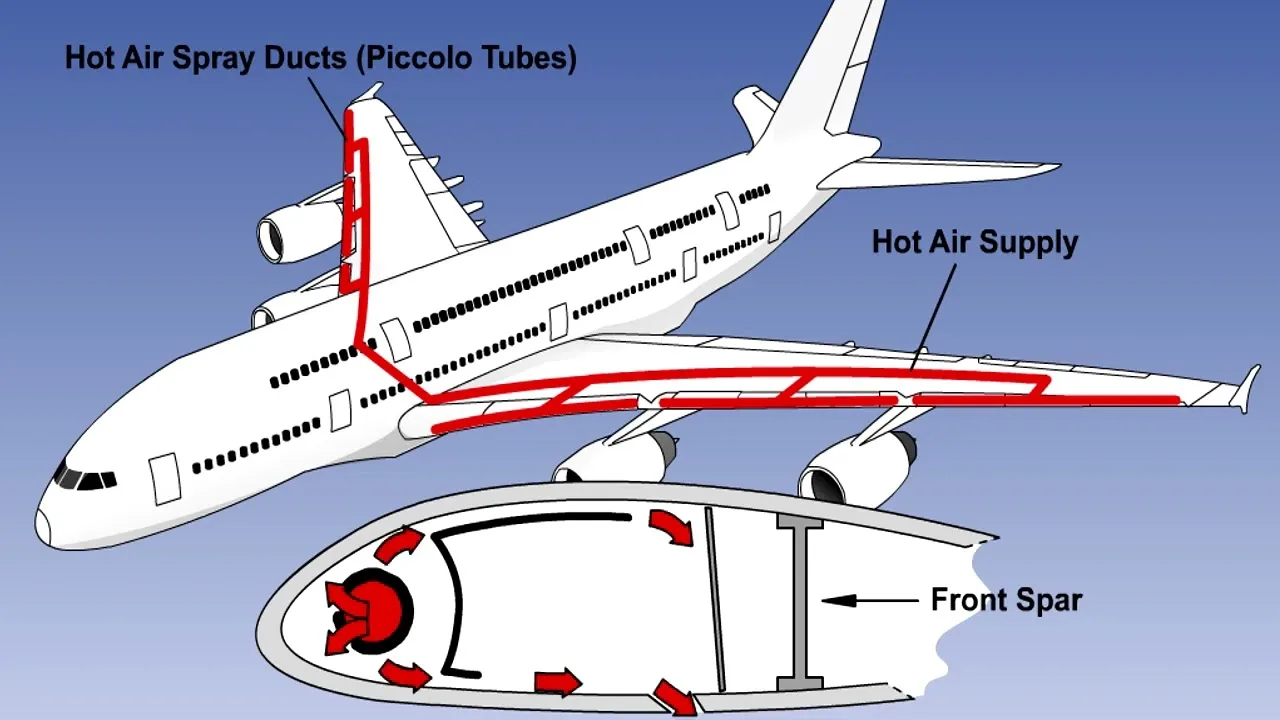

Двигатель сжимает воздух в компрессоре, и при сжатии воздух сильно нагревается — это побочный эффект работы турбины, который инженеры научились использовать. Часть горячего воздуха отбирается из компрессора и направляется по трубопроводам к передней кромке крыла. Внутри кромки проложены перфорированные трубки: горячий воздух выходит через мелкие отверстия, нагревает металл изнутри и уходит наружу через дренажные щели.

Температура воздуха на выходе из компрессора достигает 200 °C, но перед подачей в крыло его охлаждают до 80-100 °C, чтобы не повредить алюминиевую конструкцию. Защищаются только передние секции крыла и предкрылков — именно там, где набегающий поток ударяет первым и лёд нарастает активнее всего. Система включается вручную, когда экипаж видит условия обледенения: температура ниже +10 °C и видимая влага в виде облаков или осадков.

Отбор воздуха немного снижает тягу двигателя, поэтому без необходимости систему не используют — включили при входе в облачность, выключили после выхода.

Обогрев двигателей

Лёд на воздухозаборнике опасен вдвойне: он нарушает поток воздуха в двигатель и может отломиться куском, повредив лопатки компрессора. Защищается входная кромка — металлическое кольцо по периметру воздухозаборника шириной 10-15 см. Принцип тот же, что и на крыле: горячий воздух из компрессора подаётся внутрь кромки, циркулирует по кольцу, нагревает поверхность и не даёт льду образоваться.

Каждый двигатель имеет свою независимую систему обогрева — если одна откажет, вторая продолжит работать. В зоне обледенения обогрев двигателей держат включённым постоянно, даже если визуально льда не видно. Потеря нескольких процентов тяги на отбор воздуха — меньшее зло, чем риск помпажа или повреждения компрессора.

Обогрев датчиков

Трубка Пито измеряет скорость самолёта по давлению набегающего воздуха — если её отверстие забито льдом, указатель скорости начинает показывать ложные значения. Это одна из самых коварных ситуаций в авиации, потому что пилоты теряют достоверную информацию о скорости, а вместе с ней — возможность безопасно управлять самолётом.

Датчики защищены электрическими нагревателями. Внутри трубки Пито и статических портов встроены спирали, которые поддерживают температуру поверхности выше 100 °C — при такой температуре лёд просто не может образоваться. Обогрев включается автоматически после запуска двигателей и работает весь полёт, независимо от погоды за бортом. Дополнительно греются датчики угла атаки и температуры воздуха — без корректных показаний этих датчиков автоматика не сможет правильно управлять самолётом.

Применение на практике

Перед входом в облачность экипаж проверяет температуру за бортом. Если она ниже +10 °C и впереди видимая влага — включают обогрев крыла и двигателей по стандартному чек-листу. На снижении в зимний Новосибирск или Екатеринбург это обычная процедура: самолёт входит в облака на высоте 9-10 километров при температуре −20 °C, системы противообледенения работают до самого выхода из облачности.

Экипаж следит за визуальными признаками обледенения: если лёд появляется на незащищённых частях самолёта — законцовках крыла, антеннах, стойках — значит, интенсивность высокая. В таких случаях могут запросить смену эшелона, чтобы выйти из зоны обледенения, или уйти на запасной аэродром. На земле перед вылетом в зимних условиях самолёт дополнительно обрабатывают противообледенительной жидкостью — это отдельная процедура, не связанная с бортовой системой.

Значение для безопасности

Система противообледенения позволяет летать в любых погодных условиях без ограничений по температуре и облачности. Горячий воздух от двигателей защищает крыло и воздухозаборники, электрический обогрев — датчики. Обе системы работают независимо друг от друга и имеют резервирование, так что отказ одного элемента не приводит к потере защиты целиком.

Для пилотов это стандартный инструмент: включил по процедуре при входе в зону обледенения, выключил после выхода. Для пассажиров — невидимая защита, благодаря которой зимние полёты через облака остаются такими же безопасными, как летние.
